EINZELROLLEN
Die einfachste Lösung für Drehvorgänge ist die Verwendung von Einzelrollen-Drehvorrichtungen, insbesondere in Fällen,
in denen sich die Abmessungen der Werkstücke nur geringfügig unterscheiden. Sie können effizient zum Schweißen
von Silos, Rohren, Druckgefäßen usw. verwendet werden.
Die Drehvorrichtung erhöht die Effizienz des automatischen und manuellen Schweißens und spielt eine wichtige Rolle
bei der Reduzierung der Kranarbeiten.
Die Einzelrollen-Behälterdrehvorrichtung besteht meistens aus einer angetriebenen und einer Freilaufseite,
die je nach Verwendungszweck angepasst werden können. Der Bediener kann das Werkstück in zwei Richtungen drehen.
Die Drehgeschwindigkeit kann am Bedienfeld oder an einer der optionalen Bedienelemente genau eingestellt werden..png)
| Typ | Belastbarkeit | Durchmesserbereich | Durchmesser /Breite | Drehgeschwindigkeit | Drehmoment | Anschluß |
| CRD10 CR2D10 |
20t | 150-6500mm | 300/100 | 120-1200 mm/min | 2600 Nm | 400V, 50Hz |
| 5200 Nm | ||||||
| CRD15 CR2D15 |
30t | 300/200 | 3560 Nm | |||
| 7120 Nm | ||||||
| CRD20 CR2D20 |
40t | 300/200 | 4600 Nm | |||
| 9200 Nm |

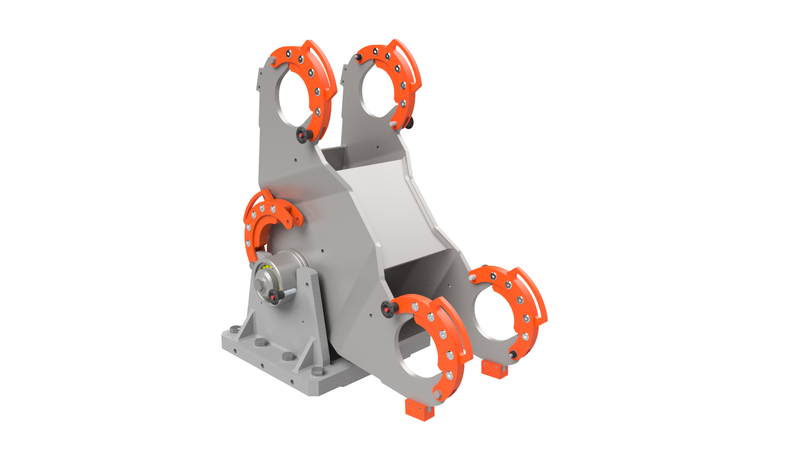

PENDELKOPF
Die Drehvorrichtungen mit Pendelkopf sind ideal, wenn die Abmessungen der gedrehten Werkstücke von Stück
zu Stück stark variieren. Sie können im Allgemeinen für den Zusammenbau von Druckgefäßen, Rohren, Silos
und Türmen verwendet werden. Diese Behälterdrehvorrichtung können sich über einen großen Messbereich
automatisch einstellen. Die Drehvorrichtung erhöht die Effizienz des automatischen und manuellen Schweißens
und spielt eine wichtige Rolle bei der Reduzierung der Kranarbeiten.
Die Drehvorrichtung mit Pendelkopf besteht meistens aus einer angetriebenen und einer Freilaufseite,
die je nach Verwendungszweck angepasst werden können. Der Bediener kann das Werkstück im oder gegen den Uhrzeigersinn drehen. Die Drehgeschwindigkeit kann am Bedienfeld oder an einer der optionalen Bedienelemente genau eingestellt werden.
| Typ | Belastbarkei | Durchmesserbereich | Durchmesser /Breite | Drehgeschwindigkeit | Drehmoment | Anschluß |
| SRD10 SR2D10 |
20t | 150-6500mm | 300/100 | 120-1200 mm/min | 2600 Nm | 400V, 50Hz |
| 5200 Nm | ||||||
| SRD15 SR2D15 |
30t | 300/200 | 3560 Nm | |||
| 7120 Nm | ||||||
| SRD20 SR2D20 |
40t | 300/200 | 4600 Nm | |||
| 9200 Nm |
FUNKTIONEN UND ZUBEHÖR
ROLLENWECHSEL

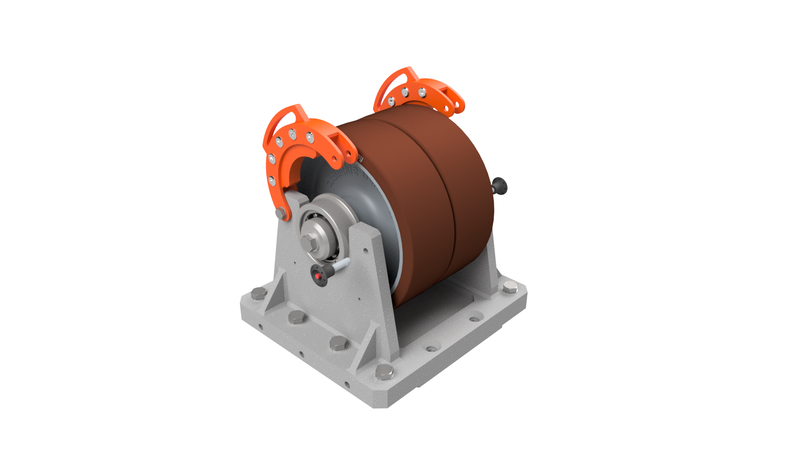

Das spezielle Arbeiten erfordert den Austausch der Walzen. Bei unseren Drehvorrichtungen können die Rolle oder der gesamte Kopf ohne Werkzeug ausgetauscht und eine spezielle (z. B. hitzebeständige) Rolle eingebaut oder eine längere Welle eingesetzt werden.
STEUERUNG

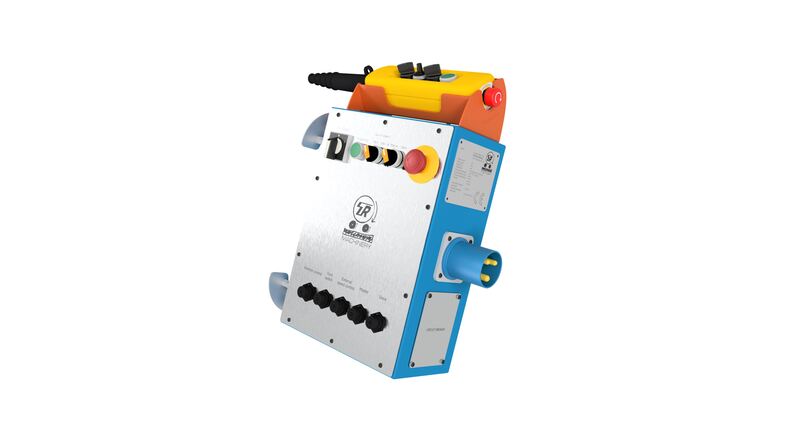

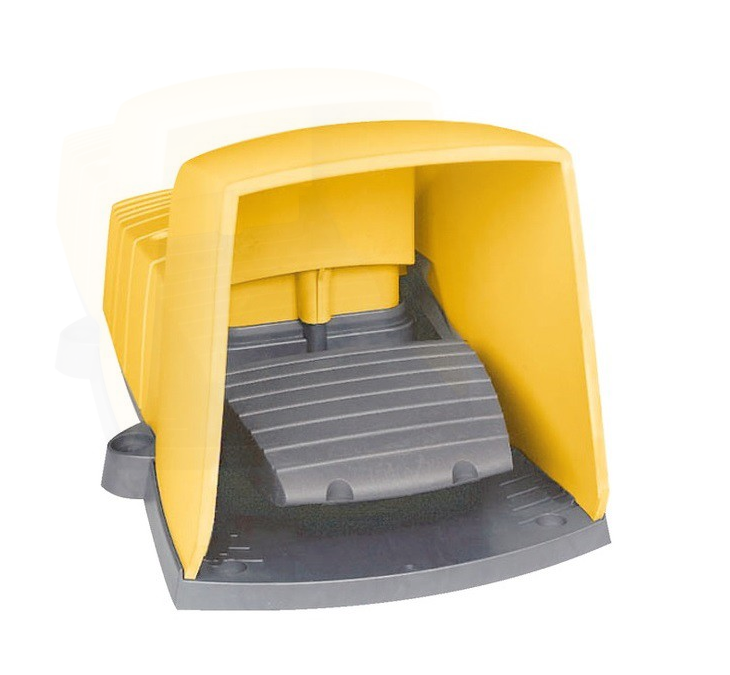

Die Drehvorrichtung ist mit einem eingebauten Bedienfeld ausgestattet, das mit einem Fußpedal und einer Kabelfernbedienung ergänzt werden kann.
MOTORISIERTE KOPFEINSTELLUNG

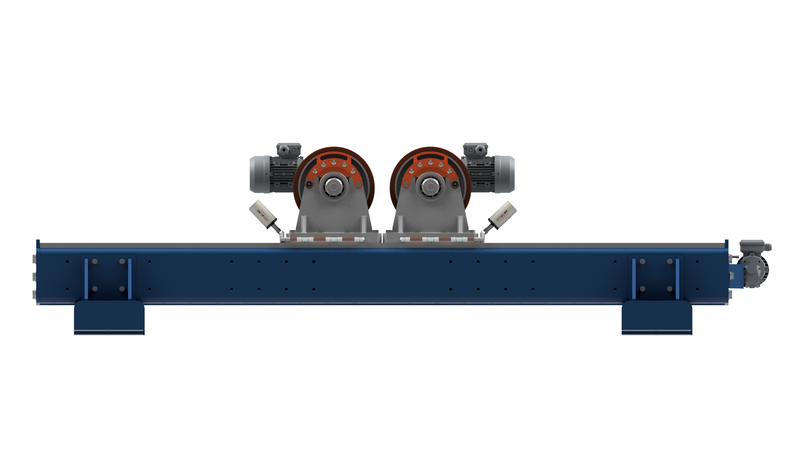

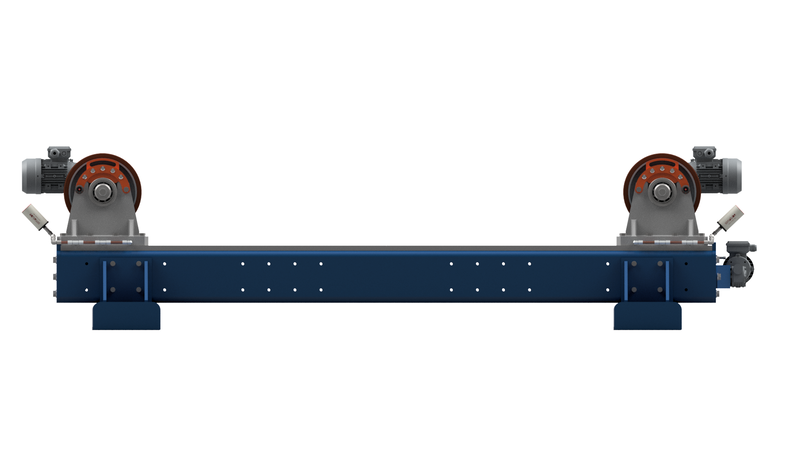

Für konventionale Drehvorrichtungen kann optional die elektronische Funktion zur Einstellung des Kopfabstands bestellt werden, die die Verlustzeiten wegen Kopfeinstellung bei Werkstücken mit Vielzahl von Abmessungen reduziert..png)
.png)
SCHIENENSYSTEM

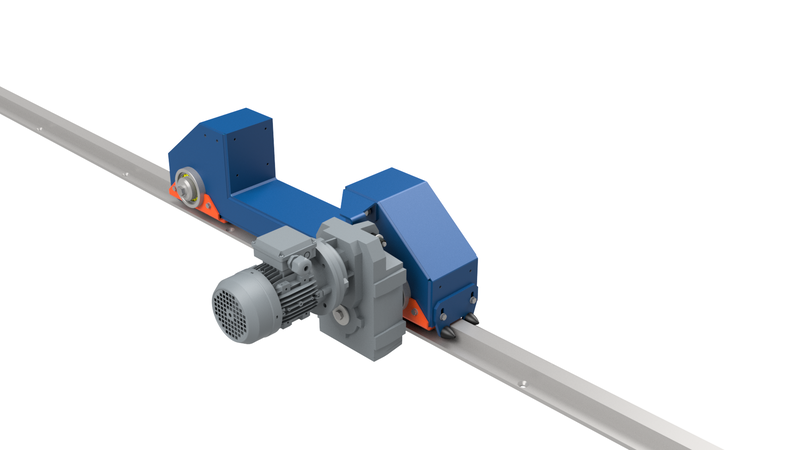

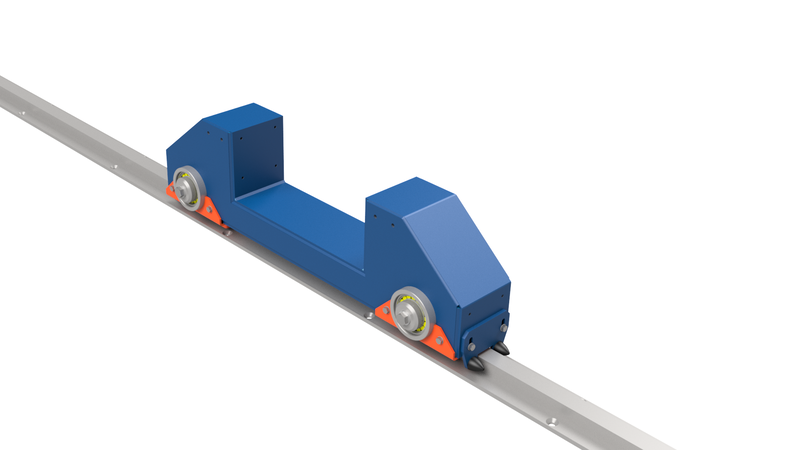

Für die Drehvorrichtungen mit modularem Aufbau sind Schienen mit Sohlen erhältlich. Die mit Rollen montierten Sohlen können sowohl in motorisierter als auch in Freilaufversion bestellt werden. Die Spurweite ist über einen weiten Bereich einstellbar und die Rollen sind so ausgelegt, dass sie auch mit einem vorhandenen Schienensystem kompatibel sind.
MODULARER AUFBAU

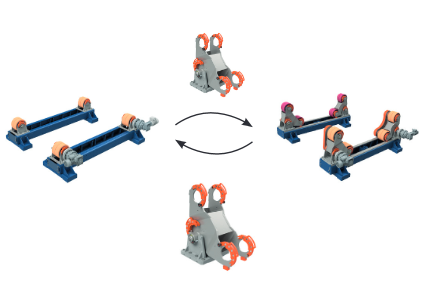

Der modulare Aufbau beschleunigt nicht nur den Service, sondern ermöglicht auch die Einzelrollen-Drehvorrichtungen in Pendelkopf-Drehvorrichtungen umzwandeln.
GRUNDINFORMATIONEN:
• Einstellung des Kopfabstands manuell mit Drehrad
• PU Stoßdämpfende Rollen
• Schnellverschlusssystem für schnellen Rollenwechsel
• Einstellbare, stufenlose Geschwindigkeitsregelung
• Bremsbare Motoren
ZUSÄTZLICHE OPTIONEN:
• Spezielle Oberflächenrollen
• Elektrische Einstellung des Motorkopfabstands
• Schienensystem
• Spezialmaterial Rollen: Gummi, Stahl
• Breiter Rollenkopf
• Motorisiertes Schienensystem
• Master / Slave-Funktion
• Externe Geschwindigkeitsregelung
