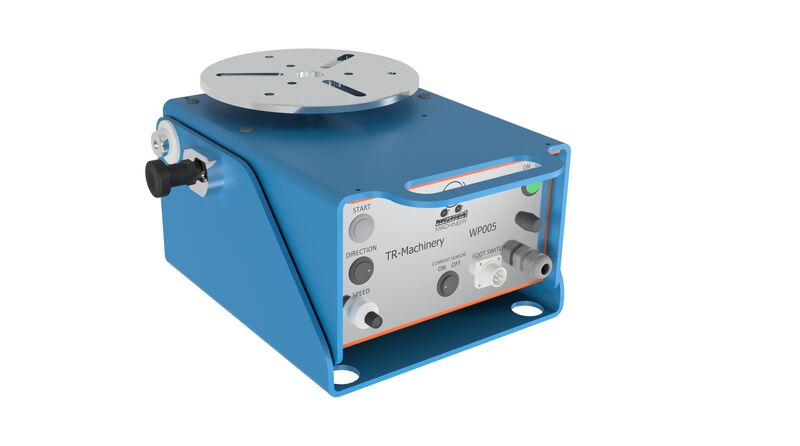

SCHWEISSPOSITIONIERER

WP-005

EIGENSCHAFTEN
Geeignet zum Schweißen, Drehen und Positionieren von kleinen und mittelgroßen Werkstücken.
Drehtisch mit 3x120° positionierten Nuten und M10 Gewindebohrungen, mit 25 mm Durchmesser Zentrierkante

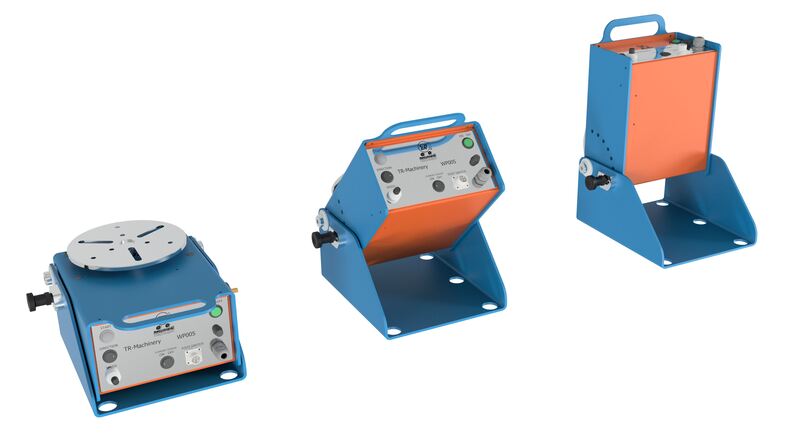

Kipptisch in 15° Schritten im Bereich 0-90°
Präzise Geschwindigkeitseinstellung mit Zehngang-Potentiometer
Der eingestellte Wert kann am Drehknopf abgelesen werden
Mit dem eingebauten Schweißstromsensor startet die Rotation automatisch nach Schweißstart
Rotation kann auch mit Taster oder mit Fußschalter gestartet werden
Ausgestattet mit Gleitstromsender
Kompaktes Design, geringes Gewicht

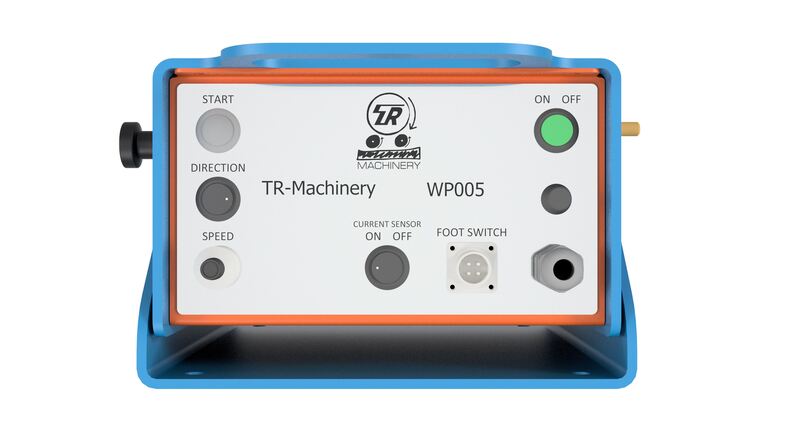

STEUERUNG
Schweißstromerkennung Ein-/Ausschalter
Fußschalter
START-Taste drehen
Geschwindigkeitskontrolle
Wendeschalter
Hauptschalter

WP-010

EIGENSCHAFTEN
Geeignet zum Schweißen, Drehen und Positionieren von kleinen und mittelgroßen Werkstücken.
Rundtisch mit 4x90° M10 Gewindebohrungen und 60 mm Durchmesser Zentrierkante.

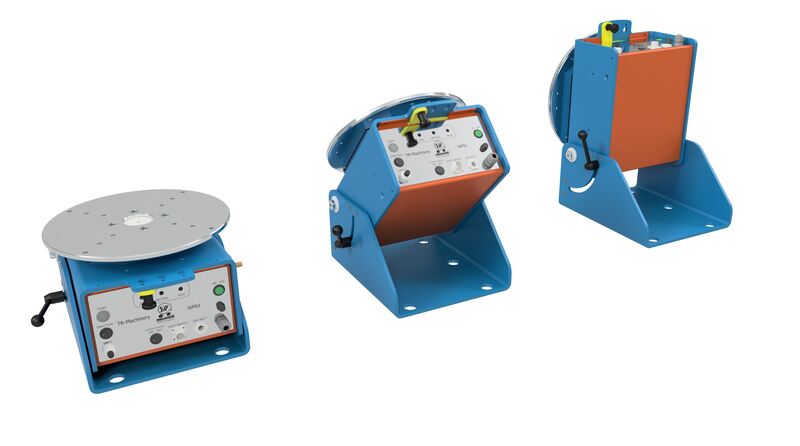

Kippbereich mit stufenloser Verstellung im Bereich 0° - 90°.
Mit Hilfe eines technischen Schalthebels können zwei Arten von Gängen gewählt werden, so steht ein sehr breiter Drehzahlbereich zur Verfügung.
Innerhalb der vorgegebenen Geschwindigkeiten kann die Geschwindigkeit stufenlos eingestellt werden mit Potentiometer.
Mit dem eingebauten Schweißstromsensor startet die Rotation automatisch beim Schweißstart.
Rotation kann auch mit Taster oder mit Fußschalter gestartet werden.
Ausgestattet mit Gleitstromübertragung und Gaseinlass.
Kann mit optionalem Zubehör zu einem Komplettsystem ausgebaut werden.

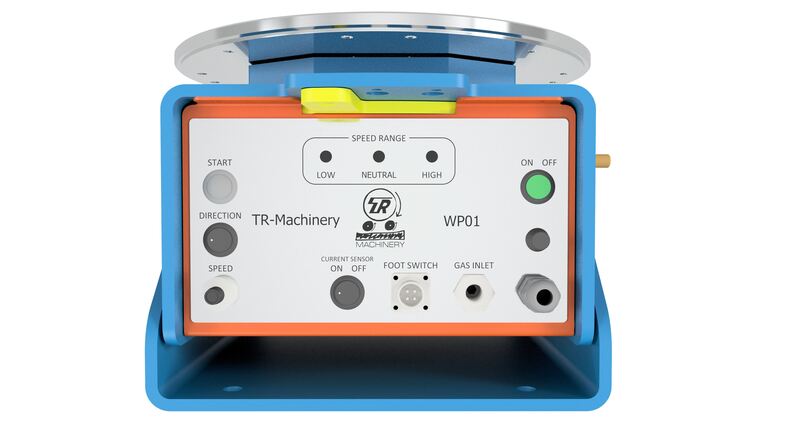

STEUERUNG
Schweißstromerkennung Ein-/Ausschalter
Fußschalter
START-Taste drehen
Geschwindigkeitskontrolle
Wendeschalter
Hauptschalter

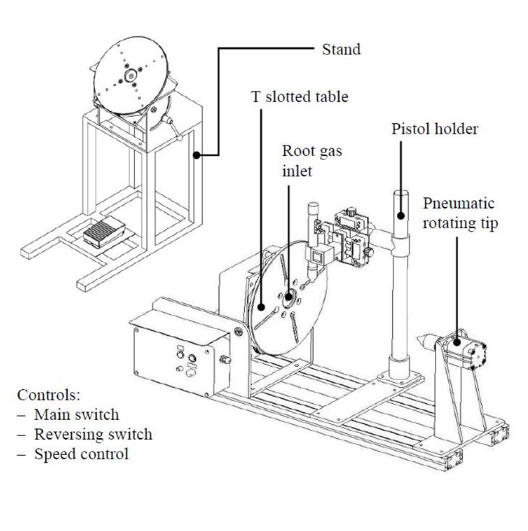

Optionen:
- T-Schlitztisch
- Ständer
- Pistolenhalter mit Zwei-Wege-Feineinstellung
          Für 25 mm Pistole
          Für 38 mm Pistole
- Pneumatische Drehspitze
- Aluminiumprofil mit Montageplatte verbunden
          Für 1000, 1500 und 2000mm Spitzenabstand

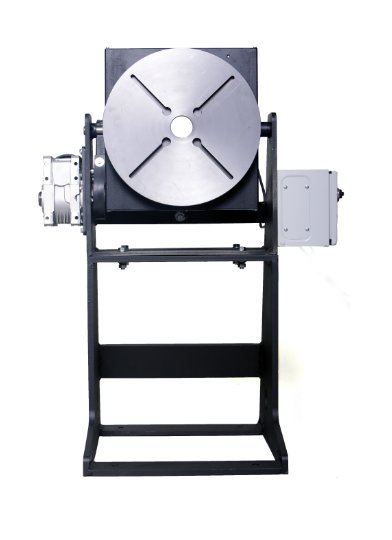

WP-025

EIGENSCHAFTEN
Geeignet zum Schweißen, Drehen und Positionieren größerer Werkstücke.
Rundtisch mit 4x90° M10 Gewindebohrungen und 60 mm Durchmesser Zentrierkante.
Kippbereich mit stufenloser Einstellung im Bereich -10° - 100°
Motorisches Neigen optional erhältlich.
Präzise Geschwindigkeitseinstellung mit Zehngang-Potentiometer.
Die Rotation wird mit dem Fußschalter gestartet
Ausgestattet mit Gleitstromübertragung.

STEUERUNG
Schweißstromerkennung Ein-/Ausschalter
Fußschalter
START-Taste drehen
Geschwindigkeitskontrolle
Wendeschalter
Hauptschalter

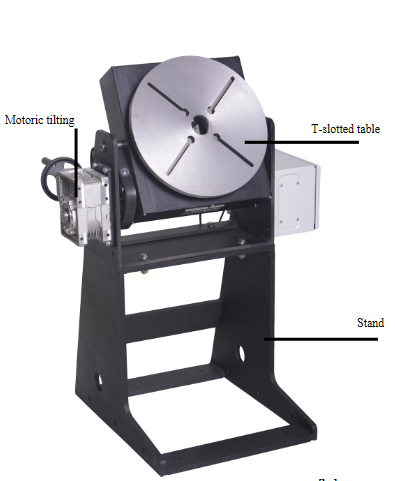

Optionen:
- T-Schlitztisch
- Ständer
- - 600 mm Tisch
- Motorisches Kippen
- Abnembares Steuerbox mit Magnet Befestigungsmöglichkeit, 2 m Kabel

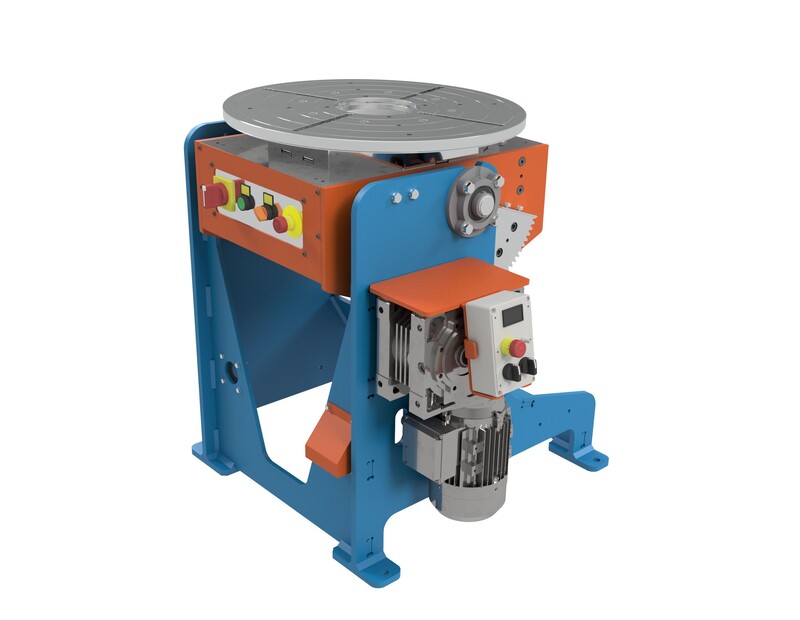

WP-050

EIGENSCHAFTEN

Vorwiegend als Hilfsgerät für die Schweiß- und Schneidtechnik vorgesehen.
Arbeitstisch:
   - Durchmesser: 600 mm
   - T-Nuten - 4x90° Positionen (Nutbreite 14 mm)
   - Gewindebohrungen M10 - zur Befestigung des Futters /
     Werkstück in 4 x 90 ° Anordnung mit Durchmesser 200, 350, 500 mm
   - Durchgangslochdurchmesser: 150 mm
Drehzahl: 0,02« 5 U/min, stufenlos regelbar (Andere Geschwindigkeitsbereiche können gewählt werden).

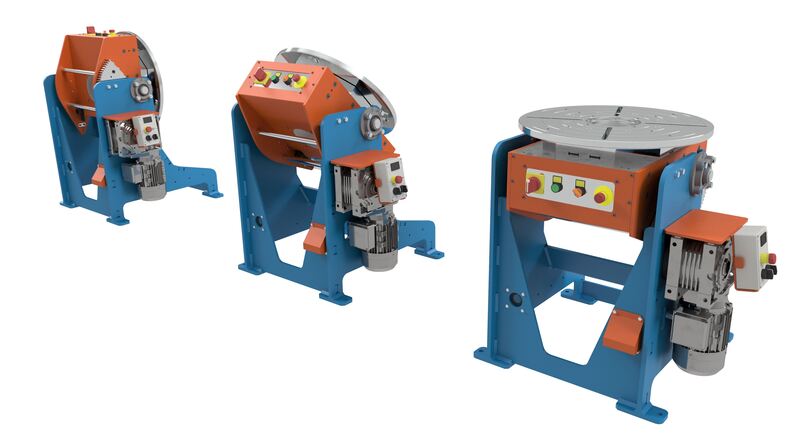

Tischneigung: motorisiert, im Bereich 0° - 90°

STEUERUNG

Am Kipprahmen:
           - Hauptschalter
           - Power-Taste
           - Stromsensorschalter
           - STOPP
Fernbedienung mit 3 Meter Schnellanschlusskabel:
           - Umkehrschalter
           - Geschwindigkeitskontrolle
           - Neigungsrichtungsschalter
           - STOPP
Fußpedal zum Starten der Rotation mit einem 3 Meter Schnellanschlusskabel
